独家珍藏:26条CAD制图实用技巧,一定要记得收藏哦!

发表时间:2019-01-19 10:05:56 发布者: 浏览量:0

独家珍藏:26条CAD制图实用技巧,一定要记得收藏哦!


  1、当选取对象时,拖动鼠标产生的虚框变为实线框且选取后留下两个交叉的点时怎么办:将BLIPMODE的系统变量修改为OFF即可。

  2、用AutoCAD打开一张旧图,有时会遇到异常错误而中断退出咋办呀:则可以新建一个图形文件,而把旧图用图块形式插入,也许可以解决问题。不是百分百哦。

  3、在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心:用FILLMMODE命令,在提示行下输新值1可将其重新变为实心。

  4、autocad2004新增了为图形设置密码的功能,具体的设置方法如下:
  1.执行保存命令后,在弹出的save drawing as(图形另存为)对话框中,选择对话框右上方tools(工具)下拉菜单中的security options(安全选项),autocad会弹出security options(安全选项)对话框,
  2.单击password(口令)选项卡,在password or phrase to openthis drowing (用于打开此图形的口令或短语)文本框中输入密码。此外,利用digital sinnature(数字签名)选项卡还可以设置数字签名。

  5、在cad中可以用ctrl+z取消上面的操作:用ctrl+y恢复,但是在2004之前只能恢复一步,而2004后可以多次恢复

  6、CAD多重复制,在复制对象时,多重复制总是需要输入M,显得比较麻烦,你可以在acad、lsp文件中添加程序实现不必输入:defun C:CVV(setvar “cmdecho” 0)(setq css (ssget)(command “copy” css ““ “m”)(setq css nil) (setvar “cmdecho” 1)(prin1) 即输入CVV回车,即可实现多重复制。编完之后,AP加载此LSP程序

  7、如果想关闭CAD中的*BAK文件
  1.工具——选项,选“打开和保存”选项卡,再在对话框中将“每次保存均创建备份”即“CREAT BACKUP COPY WITH EACH SAVES”前的对钩去掉。
  2.也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0,系统变量为1时,每次保存都会创建“*BAK”备份文件。

  8、如果想快速选择一个东东的时候咋办:在快速选择时,可以用FI命令来设置快速选择的类型样式,并用命令FI来筛选所需对象。补充:除了fi(lter),还有个简化版的命令,QSELECT,比前者易用。

  9、在AUTOCAD中,修改ACAD、CNT文件,可以在帮助中加入自己的帮助链接

  10、在用AUTOCAD(2002和2004)在XP系统下打印时出现致命错误时的解决方法:在AUTOCAD中不开启打印戳记功能,如已开起,则需将AUTOCAD根目录下的ACPLTSTAMP、ARX文件改为其它的名称或者删除。但是在删除时不能运行AUTOCAD,而且要具有管理员权限,否则不能删除。

  11、图层1的内容被图层2的内容给遮住了:如果在一个图里,图层1的内容被图层2的内容给遮住了,用工具——显示——前置即可将遮住的内容显示出来,反之后置。

  12、AUTOCAD中绘图区左下方显示坐标的框变成灰色的:AUTOCAD中绘图区左下方显示坐标的框,有时变为灰色,当鼠标在绘图区移动时,显示的坐标没有变化,这时需按F6键或者将COORDS的系统变量修改为1或者2。最简单的是,在那个坐标值上点。

  13、关于选择的问题:当绘图时没有虚线框显示,比如画一个矩形,取一点后,拖动鼠标时没有矩形虚框跟着变化,这时需修改DRAGMODE的系统变量,推荐修改为AUTO。系统变量为ON时,再选定要拖动的对象后,仅当在命令行中输入DRAG后才在拖动时显示对象的轮廓。系统变量为OFF时,在拖动时不显示对象的轮廓。系统变量位AUTO时,在拖动时总是显示对象的轮廓CAD设。

  14、工具栏不见了:如果在AUTOCAD中的工具栏不见了时,在工具栏处点右键,或者工具——选项——配置——重置,也可用命令:MENULOAD命令,然后点击浏览,选择ACAD、MNC加载即可。当然了,这些方法是指非常的情况,如果正常关闭导致的不见,在视图工具栏里选中你想应用的工具栏即可。(补充:命令 :toolbar)

  15、将文字对齐方式修改而不改变文字的位置的方法:修改——对像——文字—对正,改变对齐方式,文字的位置不会改变。



  16、简说自定义快键
  1.序参数文件,用于保存命令定义:在以往的版本中,该文件存放在安装目录的support文件夹下,但是在cad2004中有了改变,它被放在了C:\Documents and Settings\mh\Application Data\Autodesk\AutoCAD2004\R16、0\chs\Support下(mh是我的计算机用户名)。
  2.如果不知道具体路径的话,很难找到这个文件:不过用户可以打开cad,在其中直接进入到该文件。你可以选择“工具“菜单下的“ 自定义/编辑自定义文件/程序参数(acad、pgp)”,系统会直接打开文件。
  3.进行命令缩写的自定义,你只需在文件中找到相应的命令全名,在它的前面有它的缩写。保持其格式不变,把前面的缩写改成自己想要的按键就可以了。在完成之后,一定要进行保存,然后就可以关闭它了。但是修改还不会立即生效,这时你可以用两种方法:一种是重启一下cad,它就会保存你的修改,再打开cad时就可以用了。另一种是输入命令“reinit”,会弹出一个“重新初始化”的对话框,选择PGP文件,点“确定“即可
  4.个人建议命令缩写的自定义不要太多,因为每次打开一个图形文件,首次使用一个自定义的命令缩写时,系统都会有一个加载的过程,其时间长短视个人的配置而定。使用了过多的自定义,反而不利于绘图!(例如:将“M, *MOVE” 改为“MO, *MOVE”)

  17、为什么绘图文件、层和块在对话框中不再以阿拉伯字母顺序显示在列表中?

  1.系统变量MAXSORT决定了文件名、层名、块名、线型等等在AutoCAD对话框中以字母顺序排列。可在“Preferences(系统配置)”对话框中的“General(基本)”标签下,设置“maximum number sorted symbols(存储符号的最大数量)”。
  2.缺省的MAXSORT值是200,这意味着至多200个实体能被在列表框中依字母顺序排序,如果在列表框中一个项目的序号超过了200,将不能对其排序。
  3.且记,MAXSORT值太大将会占用更多的内存,也将要花更多的时间来排序一个大的列表项。如果发现图形文件列表变得越来越长,就需要组织你的图形文件到不同的子目录下,而不是去增加变量MAXSORT的值。对于长的块名和层名列表,应该周期性地重新评定它们中那些是必要的,以维持列表项目的数目在一个合理的范围内。

  18、怎样用PSOUT命令输出图形到一张比A型图纸更大的图纸上:R14中,如果直接用PSOUT输出EPS文件,系统变量FILEDIA又被设置为1,输出的EPS文件,只能送到A型图纸大小。如果想选择图纸大小,必须在运行PSOUT命令之前取消文件交互对话框形式,为此,设置系统变量FILEDIA为0。或者为AutoCAD配置一个Postscript打印机,然后输出到文件,得到任意图纸大小的EPS文件。

   注意:如果在当前的绘图期间你已经以文件对话框的方式运行了PSOUT命令,你就必须关闭并且重新打开该文件,然后再运行上述指令。
   1.提示:BMPOUT为输出位图的命令
   2.提示:PSOUT为输出PSD格式图片的命令
   3.提示:JPGOUT为输出图片的命令
   4.提示:TIFOUT为输出TIF格式的命令

   19、为什么我的auto cad在使用 ctrl+c复制时,所复制的物体总是离鼠标控制点很远:在CAD中的剪贴板复制功能中,默认的基点在图形的左下角。最好是用带基点复制,这样就可指定所需的基点。带基点复制是CAD的要求与WINDOWS剪贴板结合的产物。在“编辑”菜单中或右键菜单中有此命令。

   20、在图纸空间里的虚线比例设置好,并且能够看清,但是布局却是一条实线,打印出来也是实线,怎么回事:这和线型比例因子有关。如果想要在模型空间和图纸空间都看着合适要把附图中红线处的钩去掉。如果钩上了的话,那么为保证从图纸空间打印时正确表现线型,就不能保证模型空间的效果是合适的。

   21、14与2002的跟踪方式?比如14的绘图跟踪功能,好象在2002里面变了,虽然也是跟踪,但怎么也用不习惯;2000以后的对象追踪比R14的跟踪强多了——方便!还可与极轴配合使用,这是R14的跟踪所不能的,2002中选点时键入“tk” 可以一直追踪下去,和R14完全相同。实际上200x配合PolarSnap和AutoTracing几乎不许要再直接键入“tk”来追踪了,且可以追踪非常多的特定点。

   22、用多行文本在输入文字中更改某些文字的字体样式,移动时还是一个整体,用列表命令(list)可以测量带弧线的多线段与多义线的长度

   23、如何实现图层上下叠放次序切换:AutoCAD中没有图层的叠放次序,只有对象的前置与后置。
   1.前后是相对的, 所以只是在你有特别需要时(如Hatch对象所在层置后,轴线和柱,墙线所在层置前以显示外轮廓),才需要这样作、
   2.一般我们只是对某几个特定层上的这些对象这样操作,因此,你可以按层选择对象再对这些选择的对象进行置前置后的操作、
   3.如果你非要按你自定义的层顺序来置前置后对象,有一个程序可以做到 :LayerManager pro 。

   24、hatch填充时很久找不到范围怎么办:
   1.大家在用hatch填充时常常遇到很久找不到范围的情况,尤其是dwg文件本身比较大的时候,我常用的方法是用layiso命令让欲填充的范围线所在的层孤立,再用hatch填充就可以迅速找到填充范围。hatch填充主要线要封闭,你先用layiso命令让欲填充的范围线所在的层孤立是个好办法、其实好多人都没怎么在意填充图案的边界确定有一个边界集设置的问题(在高级栏下)。
   2.所谓边界集,这是在怎样的对象集合中找边界,默认的设置是“当前视口”,所以图上对象很多时就会很慢。这种情况下你可以新建一个边界集,让系统在这个范围内来找边界就会快好多。当然这个边界集应该是比较容易获得的才好。

   25、用什么命令可以迅速取消以前的命令,是否有一次回到上次保存命令时候的操作呢:
   1.其实CAD中早就有了。是UNDO命令,不能用“U”。请看UNDO命令后的提示:命令:undo输入要放弃的操作数目或 [自动(A)/控制(C)/开始(BE)/结束(E)/标记(M)/后退,可以使用命令行的 UNDO 选项一次放弃多个操作。“开始”和“结束”将若干操作定义为一组,“标记”和“返回”与放弃所有操作配合使用返回到预先确定的点。
   2.如果使用“后退”或“数目”放弃多个操作,AutoCAD 将在必要时重生成或重画图形。这将在 UNDO 结束时发生,因此,输入 UNDO 5 将重生成一次,而输入 u u u u u 将重生成五次。UNDO 对一些命令和系统变量无效,包括用以打开、关闭或保存窗口或图形、显示信息、更改图形显示、重生成图形和以不同格式输出图形的命令及系统变量。

   26、如何等分几何形?如何将一个矩形内部等分为任意N×M个小矩形,或者将圆等分为N份,或者等分任意角divide命令只是对线段进行等分,并不能等分其它几何图形啊。直接的等分几何图形是没有这样的功能。但是当你会对矩形的两条边分别做M和N等分后,还不可以得到对矩形的等分吗?

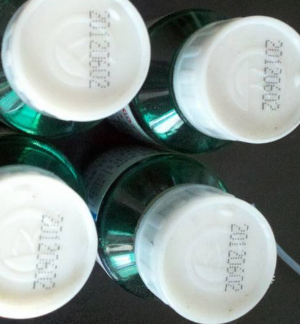

民升资讯:激光打标饮料瓶盖
