激光打标机的硬件构造简述

发表时间:2018-09-12 15:12:20 发布者: 浏览量:0

激光打标机的硬件结构

.设备连接图

激光设备图解

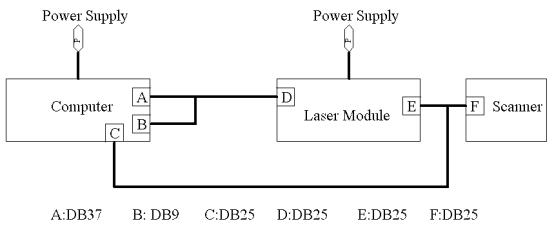

图为设备连接图

注意:将设备按照图4的方式连接良好后才能开机,否则设备将不能正常工作。


主机构造

激光打标机主要构造图

图为主机构造图


 主机主要由振镜、激光器、激光器电源、振镜电源等几个部分组成

 警告:主机内部有高压电,严禁非专业人士对激光器主机进行拆卸



振镜

  激光打标机振镜    激光打标振镜内部结构

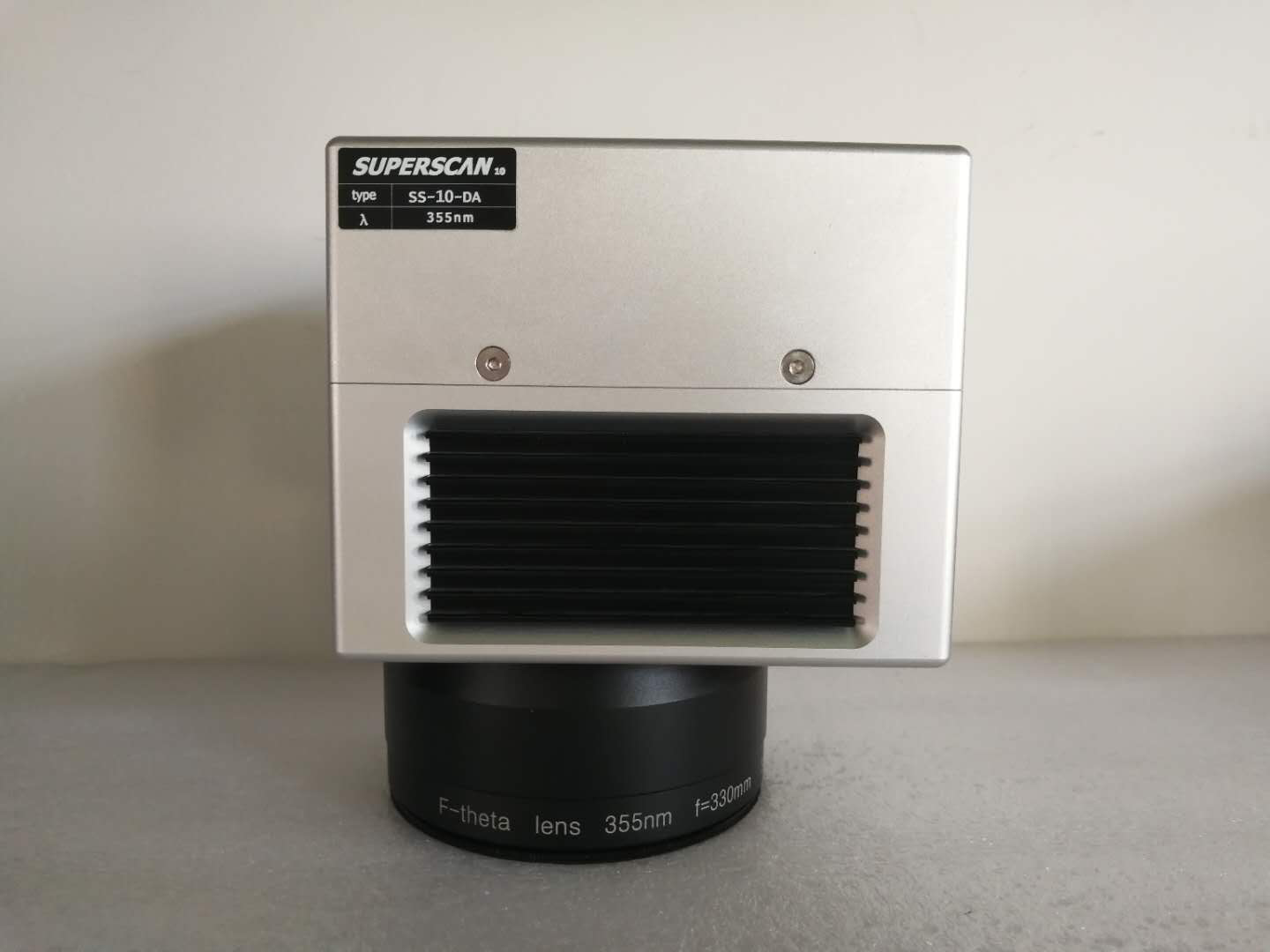

图为振镜外观图                                    图为振镜内部结构


        激光打标机

 图为电机图                                               图为驱动板


振镜是扫描的核心部件,其作用是使激光束按照软件指令沿设计轨迹扫描。该部件由电机、驱动板、反射镜片以及机械机构件组成。


注意:振镜头是非常精密的器件,外部撞击导致设备不能正常使用。


警告:反射镜片是精密光学器件,严禁用手或者其它潮湿、污秽、坚硬的物体擦碰镜片表面,否则将造成镜片损坏,导致设备不能正常使用。



激光打标机配件简介已经使用注意事项

激光打标机系统软件简介
